ePDM – 100 GIS局部放電在線監測系統

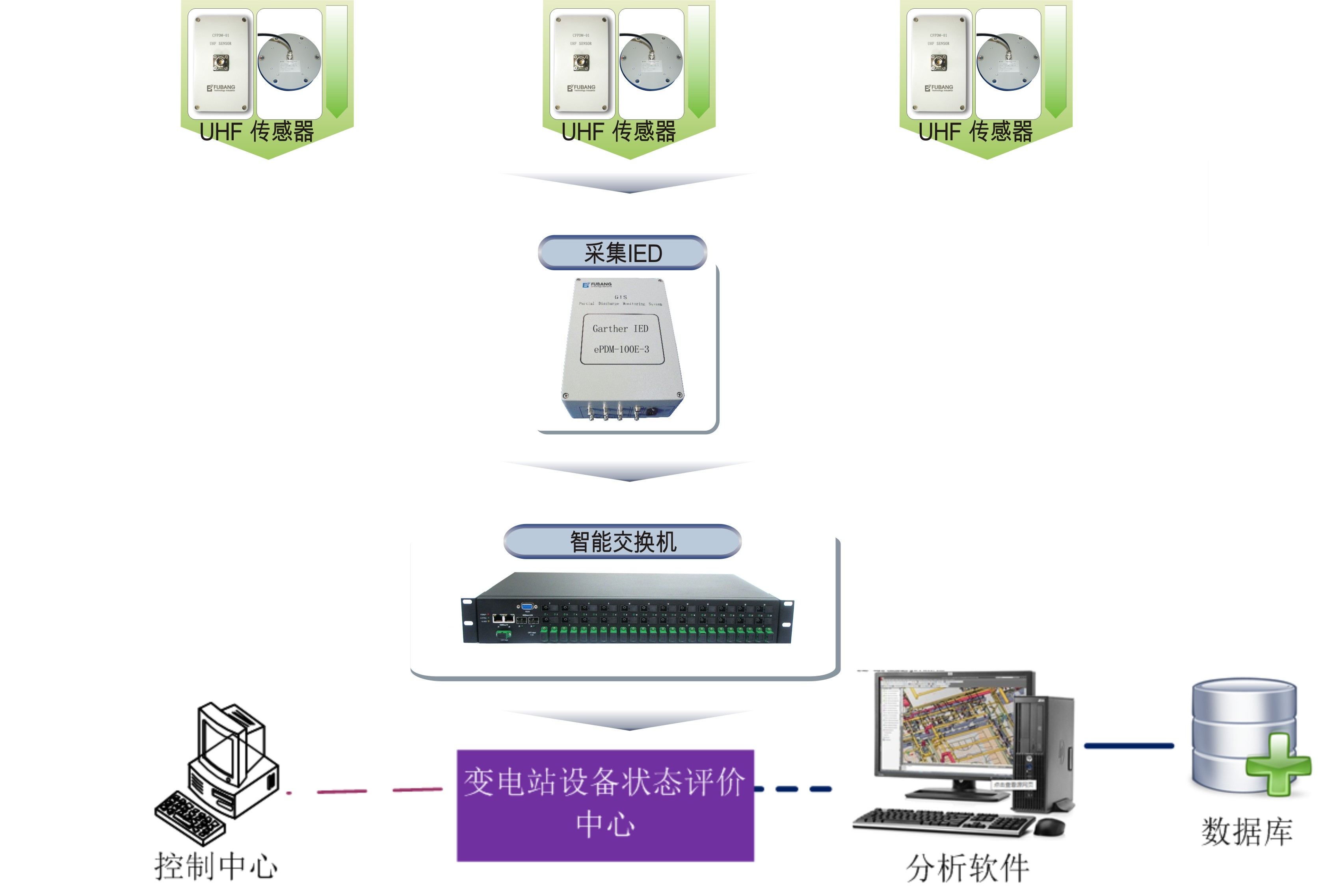

      ePDM-100型GIS局部放電在線監測系統，采用超高頻檢測技術、高靈敏度內外置傳感器、信號處理單元、內置專家數據庫、后臺專家處理軟件、因特網接入技術等技術進行遠程實時在線監控和分析。具有極高的性價比，支持IEC61850協議，非常適合在智能化無人值守變電站運行。

    本系統可實現GIS變電站局部放電信號的超高頻法的自動實時監測，同時對采集到的局部放電信號進行綜合分析，進而對GIS設備的故障類型和絕緣狀況做出判斷，實時掌握局放的發展趨勢，及時對GIS 絕緣異常狀態和放電性故障做出預警，從而提高GIS 運行的可靠性、安全性和有效性。


ePDM-100型GIS局部放電在線監測系統特性：

    ◆智能專家軟件系統，實現全天候?qū)崟r(shí)在線檢測，自動分析局放類型及危害程度，避免絕緣事故的發生。
    ◆高性能內外置傳感器，檢測頻帶寬，駐波比曲線好，天線增益大于5 dB，檢測信號靈敏度高，抗干擾能力強。
    ◆強大的專家數據庫，系統自帶大量現場各種缺陷放電數據，并采用先進的分形技術提取局部放電特征信息，可有效判斷故障類型。
    ◆強大的數據分析能力，通過對歷史數據分析，進而對GIS變電站的故障類型和絕緣狀況做出判斷。通過縱向和橫向?qū)Ρ认嘟Y(jié)合，逐年監測跟蹤，對其變化率進行分析，從而有效發現GIS  絕緣故障。
    ◆高性能傳感器：研制了用于現場GIS局部放電在線監測的內外置超高頻天線傳感器，頻帶300MHz～1.5GHz，駐波比曲線好，天線增益大于5 dB，檢測信號靈敏度高，抗干擾能力強。
    ◆良好的傳感器兼容性：可與絕大多數超高頻傳感器兼容，無需因前期預置傳感器不同而導致選型苦難。
    ◆安裝方便：內置傳感器和GIS法蘭一體化設計，安裝在GIS端部和法蘭處，對GIS內部電場分布無影響；外置傳感器和GIS采用非電接觸安裝方式，安裝于GIS盆式絕緣子處，不影響GIS系統的正常運行。
    ◆軟硬件抗干擾技術：高性能的放大濾波器組件；獨有的復小波去噪技術，完善解決現場電磁環境下的干擾問題。
     式識別，可有效判斷故障類型。
    ◆對采集到的局部放電信號進行綜合分析，進而對GIS變電站的故障類型和絕緣狀況做出判斷。

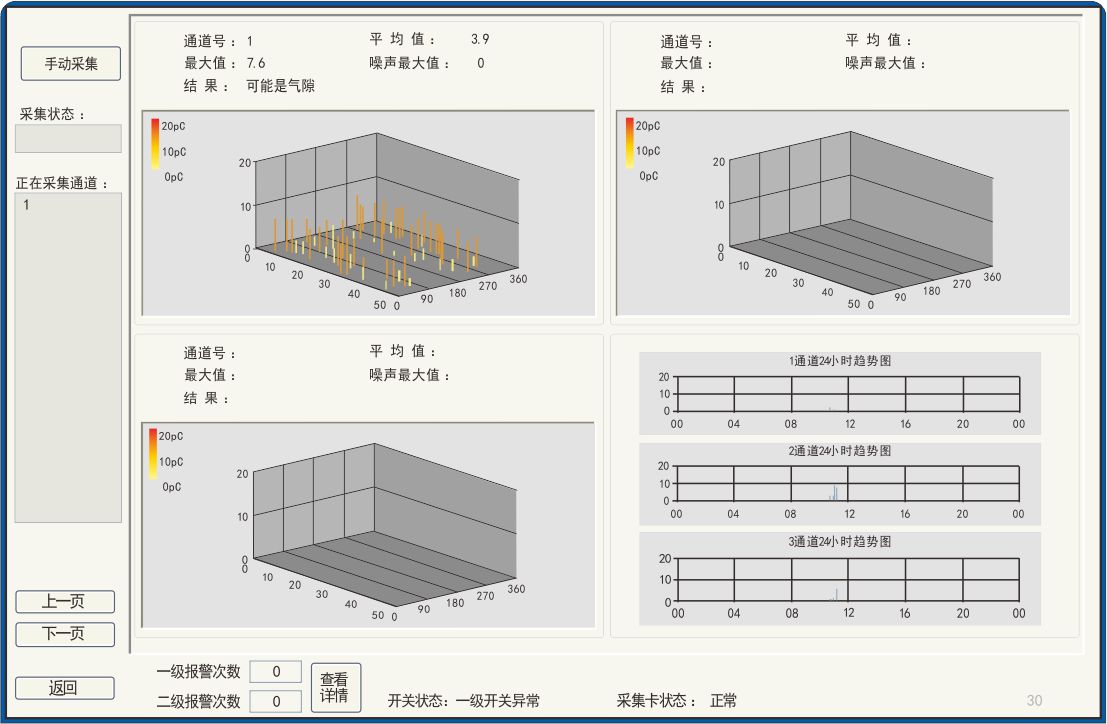

    ◆提供歷史數據查詢、放電發展趨勢圖、報表和設定報警等功能，可通過縱向（同個傳感器在一段時間內的局放水平）和橫向?qū)Ρ龋ㄏ嗤恢玫膸讉€(gè)傳感器局放水平在同一時間段的比較）相結合，采用逐年監測跟       蹤，對其變化率進行分析，從而有效發現GIS絕緣故障。
