中低壓母線電弧光快速保護系

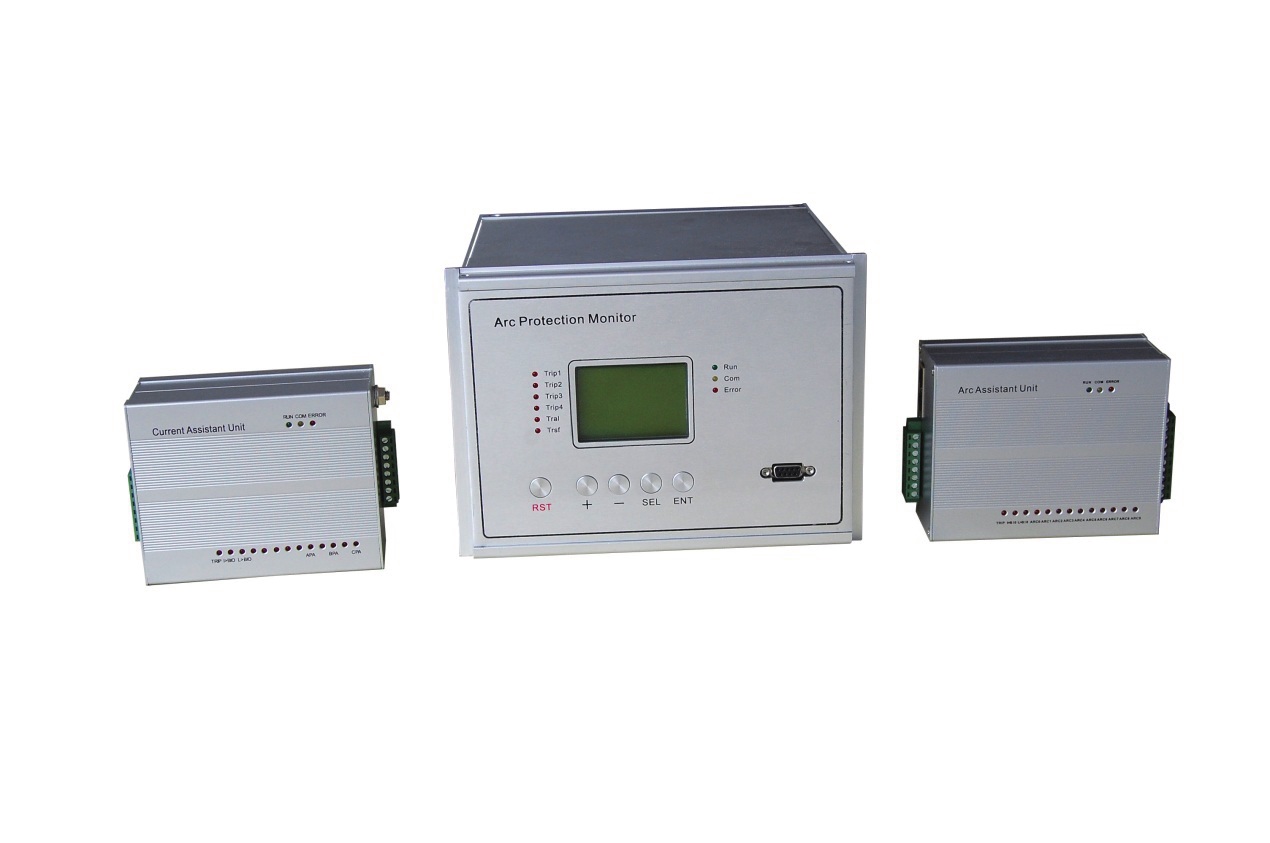

AMP220 型 中低壓母線電弧光快速保護系統有5大部分組成：
      1. 主控裝置
      2. 電流輔助單元
      3. 電弧光輔助單元
      4. 電弧光傳感器
      5. 專用通訊電纜

技術參數

       1.主控裝置
          1路三相電流信號(互感器二次側量程1A或5A可選);
          4個獨立的跳閘繼電器，可根據需要組成繼電器動作矩陣;
          繼電器觸點容量：8A/250V.AC、8A/30V.DC;
          兩個報警繼電器可設置為自檢報警和事故報警;
          寬溫點陣液晶顯示屏，友好的人機交換界面;
          RS485通訊、以太網;RS485總線結構;
          波特率：9600-19200bps;
          工業以太網接口：符合IEC61850協議;
          工作環境溫度：-15—+55℃，濕度：30—95%RH　無凝露。
      2.電流輔助單元
         1路三相電流信號檢測(互感器二次側，量程1A或5A可選);
         1組跳閘繼電器輸出，繼電器觸點容量6A/250V.AC、6A/30V.DC;
         支持RS485 通訊;
         波特率：9600bps，遵循MODBUS通訊規約;
         工作環境溫度：-15—+55℃，濕度：30—95%RH　無凝露;
         由主機直接供電，無需單獨電源。
     3.電弧光輔助單元
        由主機直接供電，無需單獨電源;
        10路電弧光傳感器信號接入;
        1組跳閘繼電器輸出，繼電器觸點容量6A/250V.AC、6A/30V.DC;
        支持RS485 通訊;
        波特率：9600bps，遵循MODBUS通訊規約;
        工作環境溫度：-15—+55℃，濕度：30—95%RH　無凝露。
     4.電弧光傳感器
        兩線制接線，無線序，直接接入電弧光輔助單元傳感器接口;
        信號傳輸距離30米;
        動作響應時間：≤3ms;
        工作環境溫度：-15—+55℃，濕度：30—95%RH　無凝露;
        儲藏溫度：-25—+75℃，濕度：20—95%RH　無凝露;
        產品出廠標配15米。
      5.專用通訊電纜
         采用工業級專用通訊電纜，雙層屏蔽網;
         接頭采用帶屏蔽鍍金RJ45接口，具有良好的連通性;
         線纜外層絕緣保護皮采用防鼠咬工藝設計;
         出廠標準配備20米;
         抗干擾能力強。

功能特點

       1. 系統原理簡單：采用電流和弧光雙判據原理;
       2. 高速可靠的繼電器輸出：系統采用電力專用，快速專業化的繼電器保護矩陣輸出模式，從信號采集、故障分析到最終輸出跳閘信號，動作時間≤7ms;
       3. 應用配置靈活:產品系統組態靈活，可根據實際需要進行合理配置;
       4. 跳閘繼電器輸出：設計有4個獨立的跳閘繼電器出口，可根據需要組成繼電器動作陣矩;
       5. 報警繼電器輸出：2個報警輸出繼電器出口，可設置為自檢報警和事故報警;
       6. 傳輸速率：產品各單元之間以專用通訊電纜連接，信息傳輸速度快;
       7. 精確電流測量：產品設計有1路三相電流檢測端口，滿足電流進線檢測需求;
       8. 支持多種通訊形式：產品設計有以太網通訊口(RJ45接口)、RS485通訊口，使用過程中可根據現場情況選擇適當?shù)耐ㄓ嵭问?
       9. 完善的自檢功能：產品設計有系統自檢及裝置自檢功能，隨時檢測系統及設備狀態;
     10. 精確故障定位：系統可根據采集弧光信息的傳感器位置及輔助單元地址信息準確定位故障點;
     11. 跳閘邏輯設置靈活：系統采用雙判據原理，設計有僅電流、僅弧光、弧光和電流、弧光或電流，四種跳閘邏輯，可根據實際情況進行選擇設置;
     12. 友好人際交換界面：產品主控裝置采用點陣液晶屏幕中文顯示，參數設置人性化;
         系統采用標準的RS485總線結構，符合EMC標準，抗干擾能力強。
